系统概述
为了能对楼宇内各种人员的进出进行更有效、更安全的管理,有效的控制闲杂人员的进入,可以通过采用对电梯的合理控制实现这种功能需求.
电梯控制器是专门用于楼宇的电梯控制和集成的电梯专用控制器,通过采用控制器和扩展板对电梯按键面板进行改造后,所有使用电梯的持卡人,都必须先经过系统管理员授权。使用电梯时,不同的人有不同的权限分配,每个进入电梯的人经过授权可以进入指定楼层,未经授权,无法进入管理楼层。控制器不管是脱机运行还是联机控制,都可记录大量的刷卡数据,使用电梯的所有人员进出记录都有据可寻。

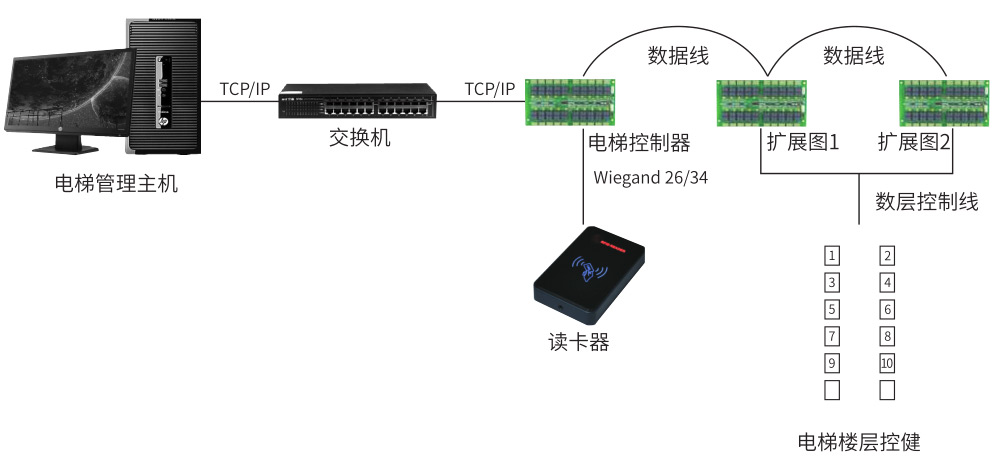

系统拓朴图
场景应用

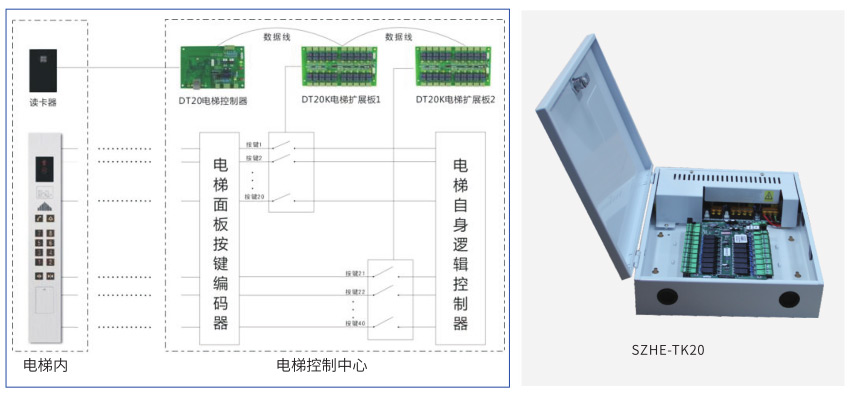

工作原理说明
电梯控制的工作原理是通过截取电梯的控制面板,将电梯按键的输出控制线直接连在电梯扩展模块的输出端子上 (继电器 常开端和公共端) 。在正常状态下,因电梯控制的扩展板的输出端子处理断开状态,不接收信号,当读卡器读到有效卡后,相应的输出端子导通,按下电梯楼层按键,对应的输出继电器运作,电梯逻辑控制器接受 到信号开始运行.

示意图


技术参数
型 号 SZHE-TK20
通讯接口 TCP/IP
通讯芯片 100M网络芯片
控制按键 16个(两个扩展板可控制按键32个)
电源输入 DC12V
额定电流 <100mA
使用温度 -40~70℃
存储温度 -20~80℃
运行湿度 10-90%RH,无冷凝
用户卡量 2.1万张
记录数量 10万条
一张读卡器输入 标准Wiegand26/34的读卡器连接扩展后20/40组无源干接点输出控制端子(COM/NO/NC三端输出)
