系统概述
人行通道管理系统是采用智能卡,指纹、二维码、人脸识别等身份认证技术,完成对行人的快速判断,实现门禁、考勤、访客管理等。有效结合PC技术、网络管理、安防、指纹等生物识别,RF射频卡读写、机械控制设备,实现人员安全有序通行,建立了合理的安全认证,高效管理模式。

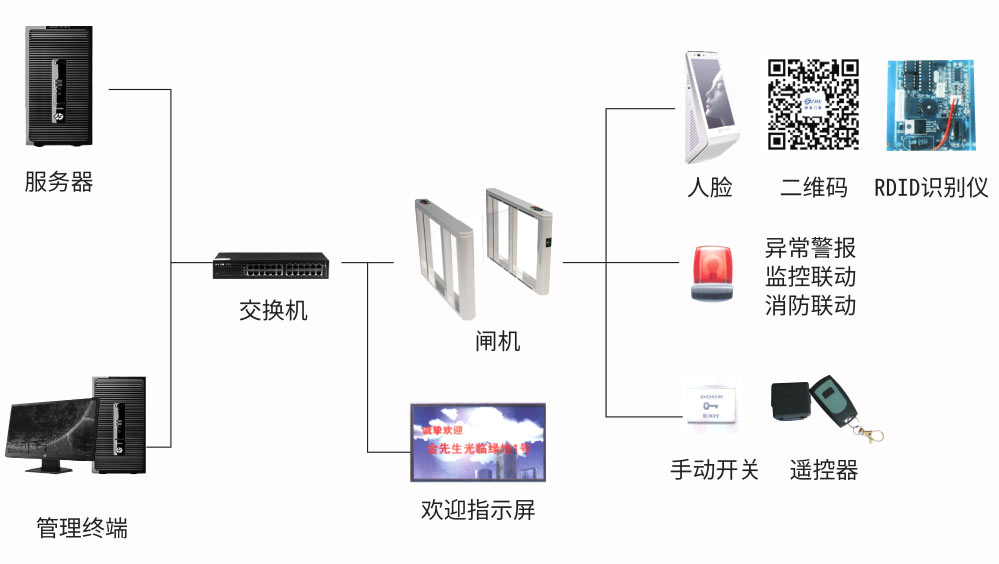

系统拓朴图

场景应用

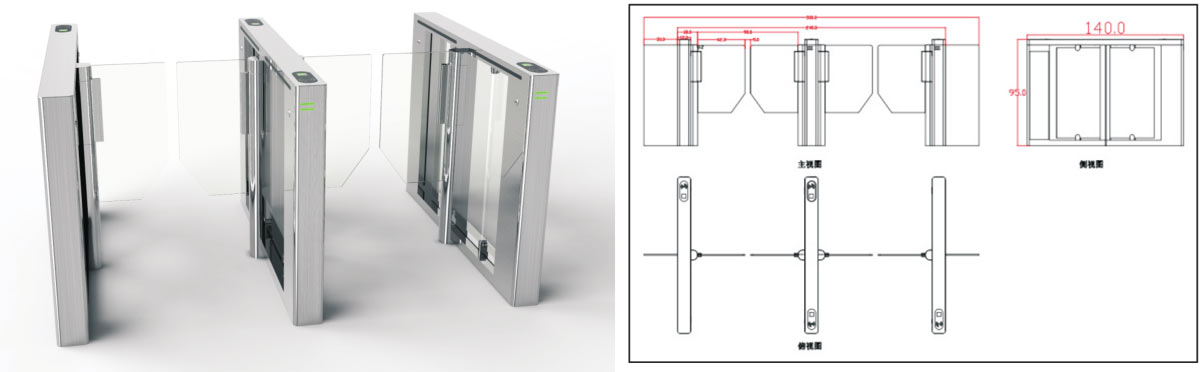

型号:SZHE-ST316速通闸
主要特点:
● 采用全新的ARM控制系统和独有的DFC控制技术设计;无刷电机的智能传动技术,产品性能更甚一筹;
● 三重防夹(红外防夹、机械防夹、遇阻反弹);
● 具有故障自检和报警提示功能,提升用户服务及使用感受;
● 自动复位及防尾随功能;开关闸速度可达0.4S;
● 防逆行功能:当发生外力逆转摆臂时,摆臂即自动反推并发出报警;
● 防撞缓冲功能:非法通行或冲闸时,闸杆缓冲相应角度阻挡(或锁死), 同时启动报警,在实现人性化防伤害的同时也大减少了因经常冲撞而产生的机械损坏;
● 自动保护功能:当外力连续不断阻止摆臂正常运动时,系统将检测后自动保护并进入休眠状态;当下一次合法信号输入时,闸机将自动恢复正常

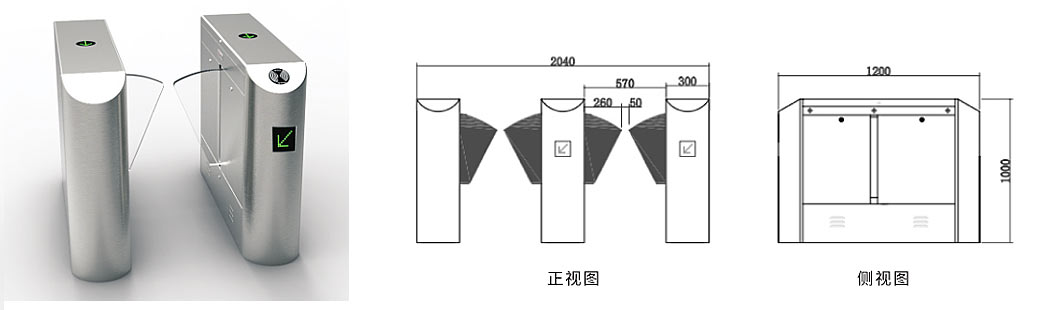

型号:SZHE-308S(单机芯)
主要特点:
● 采用全新的ARM控制设计,易扩展,性价比高;
● 多级防撞缓冲,抗破坏性强;
● 自动复位及防尾随功能,开关闸速度0.8S-2S可调;
● 防逆行功能:当发生外力逆转摆臂时,摆臂即自动反推并发出报警;
● 防撞缓冲功能:非法通行或冲闸时,闸杆缓冲相应角度阻挡(或锁死),同时启动报警,在实现人性化防伤害的同时也大大减少了因经常冲撞而产生的机械损坏

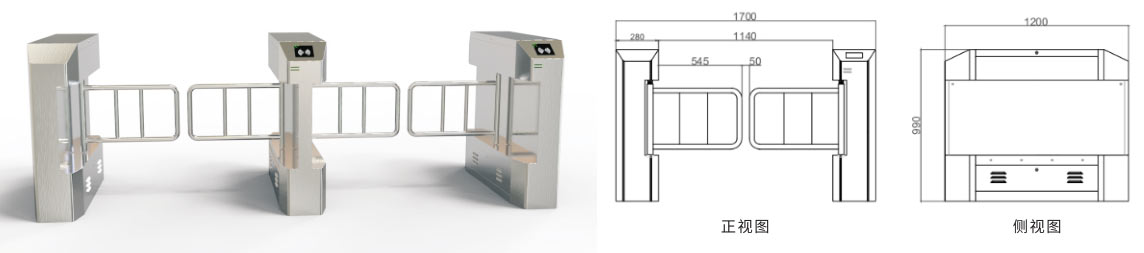

型号:SZHE-408S(单机芯)
主要特点:
● 具有故障自检和报警提示功能,提升用户服务及使用感受;
● 多级防撞缓冲,抗破坏性强;
● 自动复位及防尾随功能, 开关闸速度0.8S-2S可调;
● 超强的自我保护,非机动车通道的最佳选择;
● 防逆行功能:当发生外力逆转摆臂时,摆臂即自动反推并发出报警

技术参数
型号 SZHE-ST316 SZHE-308S SZHE-408S
外壳材料 SUS304优质不锈钢、厚度足1.2-1.5mm不等(按部位)
规格尺寸 L1400*W120*950MM L1200*W200*1000MM L1200*W280*950MM
传动寿命 ≥800万次
设备重量 单机芯约45KG;双机芯约60KG
通道净宽 650mm (≤900mm可订制)
开启关闭速度 0.5-2S可调
驱动方式 24V/30W直流无刷电机
适应温度 -20°C∽80°C (-15°C以下考虑增加温控系统)
适应湿度 5%-90%。
延时复位时间 3s、5s、10s、20s、可调
通行速度 约25-35人/分钟
工作环境 室内或半室外搭雨棚

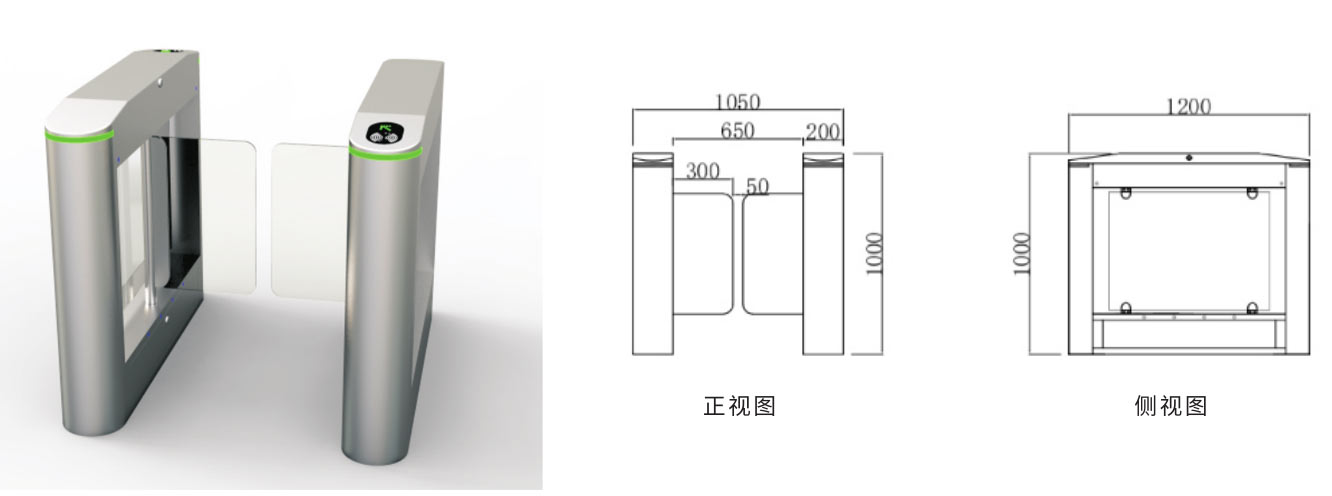

型号:SZHE-YZ508
主要特点:
● 采用全新的ARM控制设计,无刷电机特有技术,寿命更持久;
● 具有故障自检和报警提示功能,提升用户服务及使用感受;
● 自动复位及防尾随功能,开关闸速度≤0.5S;
● 声音更小,可达≤20分贝;
● 机械、红外双重防夹功能,在挡臂复位的过程中遇阻时,自动停止或反弹,同时发出报警信号;
● 断电自动常开,以满足消防的要求。

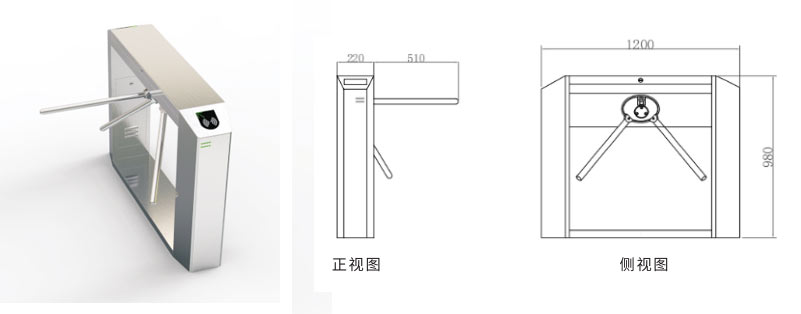

型号:SZHE-SG208三辊闸
主要特点:
● 采用全新的ARM控制设计, 无刷电机特有技术, 寿命更持久;
● 具有故障自检和报警提示功能,提升用户服务及使用感受;
● 多级防撞缓冲,抗破坏性强;
● 自动复位及防尾随功能,开关闸速度≤0.5S;
● 模块化设计,结构更简单便捷;
● 缓冲效果更好,极大地防止冲撞而造成人员伤害,即时反推力更能震慑违规操作人员;
● 防逆转功能:通行过程中发生反转,闸杆即自动启动反推力阻挡且发出报警,待反转外力消失后则自动恢复通行。

技术参数
型号 SZHE-YZ508 SZHE-SG208
外壳材料 SUS304不锈钢
规格尺寸 1200*300*1000mm 1200*220*980mm
重量 视各款式定(约50KG)
闸杆长/粗 510(mm)/¢38不锈钢管
闸杆工作驱动力 3Kg
电机 24V /30W 无刷
定位精确度) 1/500码(电机自带定位)
适应温度 -20℃ ~80℃(需加温控系统)
适应湿度 5%——90%
开闸时间 0.2秒
延时复位时间 ≥3S可调
通行速度 ≥30人/分钟
