系统概述
车位引导系统是区位引导的一部分。比区位引导更精确,主要是通过超声波探头、车位诱导控制器、车位 显示屏等设备对车位进行精确引导,管理人员可以通过电子地图了解停车场的具体停车情况,方便管理,提升 车场管理水平,树立完美的物业形象。

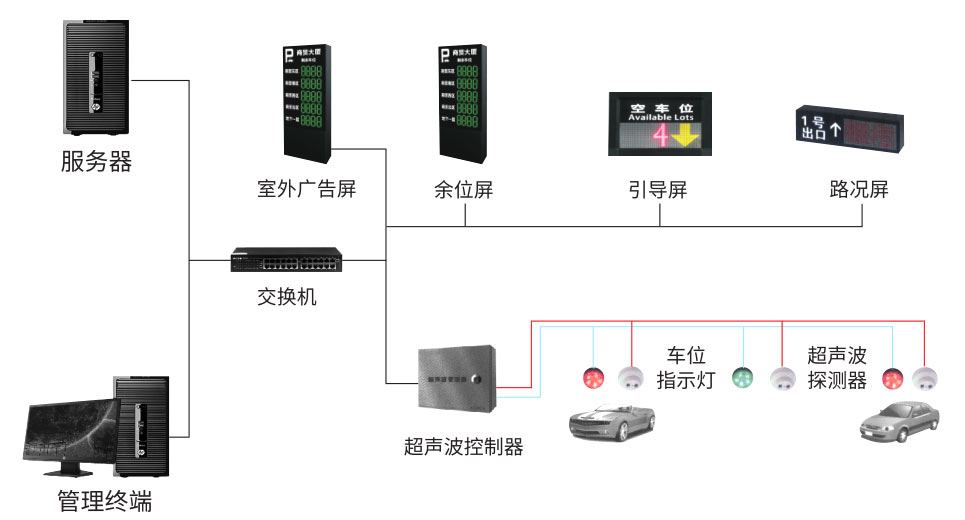

系统拓朴图

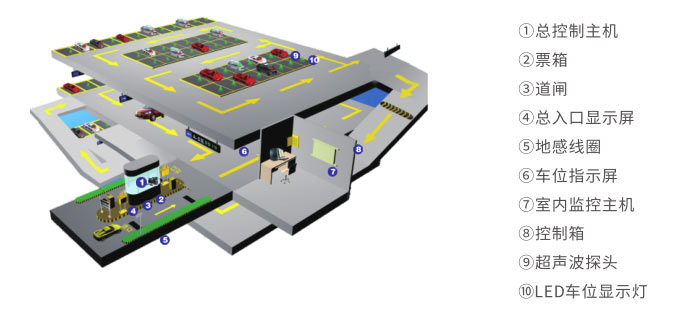

三维示意图

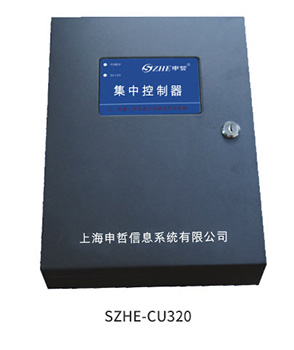

集中控制器是整个系统的核心,是整个智能车位引导系统的采集与控制中心,通过对车位引导屏实时数据的更新,实现对车辆的引导功能。一个集中控制器最多可以控制25个节点控制器;
采用国际先进的32位ARM处理器,全工业级设计;采用CAN总线工业级通讯接口设计,信号通讯稳定、可靠,传输距离可达1.2公里;
设备具有短路、反接、错接保护设计,防止由于施工中接线错误导致的短路、反接、错接等情况造成对相关设备的电气损伤;
电源采用工业级设计,具有短路、过负载、过压保护;
自动扫描下挂探测器、显示屏等终端设备,具有设备故障自动报警功能提示;
最大管理分区256个(支持256种关联方法);分区信息不受探测器、显示屏安装的物理位置影响,可对旗下的任意探测器和显示屏进行关联;
关联信息下载后,自动保存关联信息,脱离计算机独立正确运行。

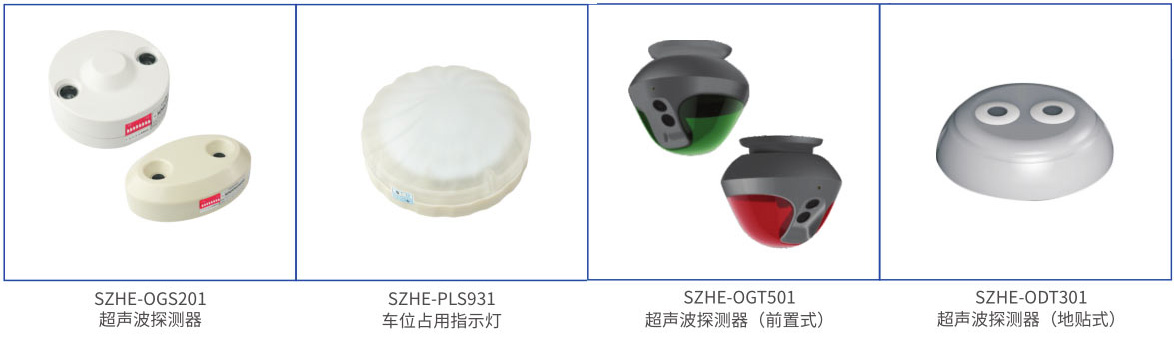

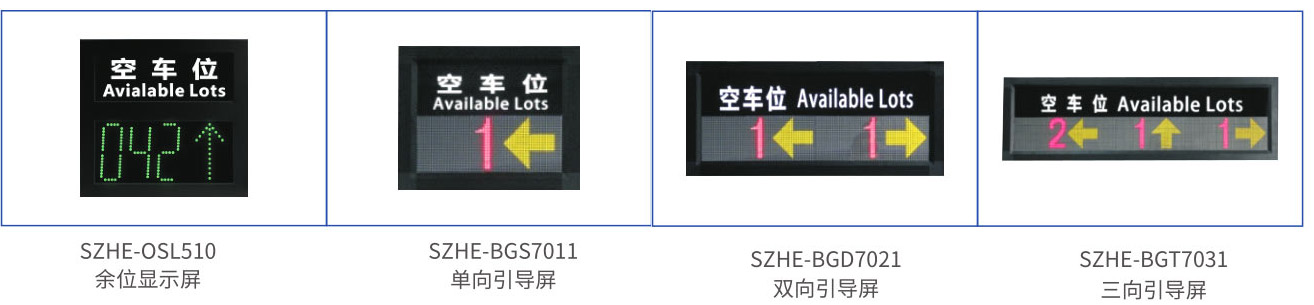

设备选择



技术参数
改善停车场管理效率,节省车主停车时间
RJ45网络或RS485串口通讯方式,车位显示高达999
当车位数小于10时,车位数量显示颜色变红
前头显示方向可通过软件设置
输入电压:AC220V
开关电源:12V9A
工作电流:最大6A
通讯方式: RS485总线
通讯距离:小于800M
通讯速率:9600kb
可视距离:50M
工作温度:-20-80度
工作湿度:小于90%
落地式安装

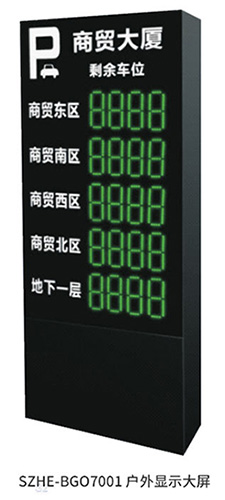

可选外观

场景应用
