电梯控制系统

TAGS:

日期:2023-11-24 / 人气: 1910

系统概述

为了能对楼宇内各种人员的进出进⾏更有效、更安全的管理 ,有效的控制闲杂人员的进入 ,可以通过采用对 电梯的合理控制实现这种功能需求.

电梯控制器是专门用于楼宇的电梯控制和集成的电梯专用控制器 ,通过采用控制器和扩展板对电梯按键面板    进⾏改造后 ,所有使用电梯的持卡人 ,都必须先经过系统管理员授权。 使用电梯时 ,不同的人有不同的权限分配, 每个进入电梯的人经过授权可以进入指定楼层 ,未经授权 ,无法进入管理楼层。 控制器不管是脱机运⾏还是联机    控制 ,都可记录大量的刷卡数据 ,使用电梯的所有人员进出记录都有据可寻。

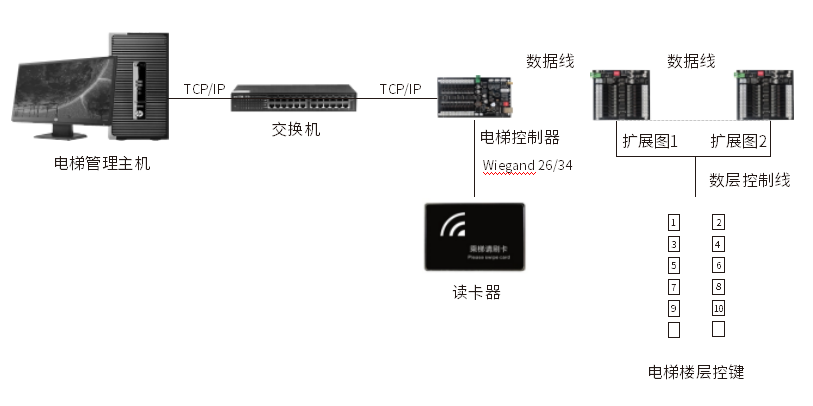

系统拓朴图




工作原理说明

电梯控制的工作原理是通过截取电梯的控制面板 ,将电梯按键的输出控制线直接连在电梯扩展模块的输出端子上 (继电器和常开端和公共端) 。在正常状态下 , 因电梯控制的扩展板的输出端子处理断开状态 ,不接收信号 , 当读卡器读到有效卡后 ,相应的输出端子导通 ,按下电梯楼层按键 ,对应的输出继电器运作 ,电梯逻辑控制器接受到信号开始运行.

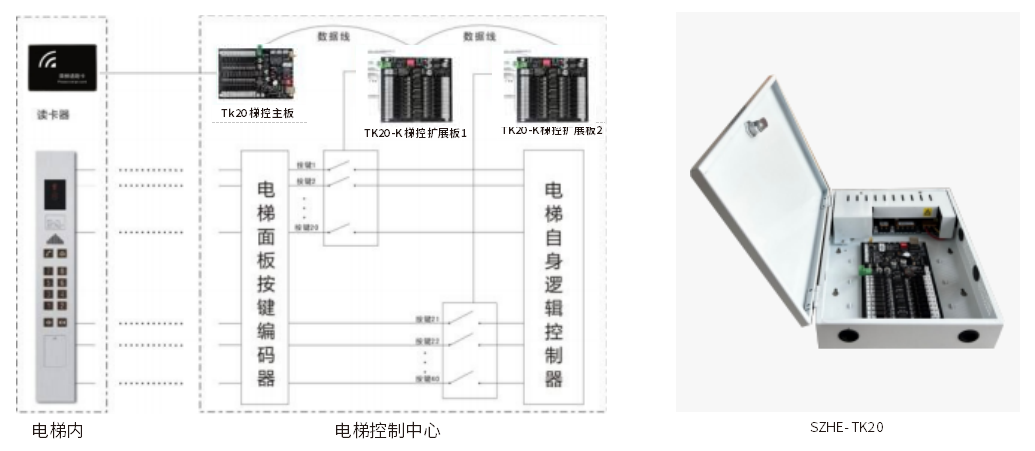

示意图



技术参数

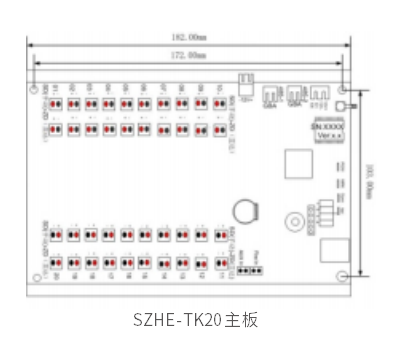

型       号SZHE-TK20
卡片存储数量24576张
通行记录65536条
卡片下方方式网络通讯下发 ,支持云平台
梯控主板尺寸 电       源182mm* 103mm
DC12V/2A - 24V
功       率主板  6W(12V 500mA)   扩展板 4 . 8W(12V 400mA)
工作温度和湿度-30 ℃ ~ 50 ℃ , 湿度小于 95 (无凝结)
通讯接口485通讯接口*2
同轴接口可连接 IC/CPU读卡器
楼层按钮接口本机可控20路直达楼层 ,连接楼层扩展板 。 **支持96层
接口协议开放485协议 ,支持可视对讲联动
